适用范围：本文主要讨论 CO2激光器光束质量 M² 对加工效果的影响，并重点结合CO2射频激光器在精细切割、打标和微孔加工中的应用进行说明。文中算例以 10.6 μm 波长为例，相关公式同样可用于 9.3 μm、10.2 μm 等 CO2激光波长；实际计算时应将 λ 替换为对应波长。

选择 CO2激光器时，功率并不是唯一指标。功率说明的是输出能量水平，而 M² 反映的是光束能否被有效聚焦到较小、较集中的焦点区域。

在其他条件相近时，较低且对称的 M² 通常有利于获得更小的聚焦光斑、更高的等效平均功率密度，以及更稳定的精细加工表现。它会进一步影响切缝宽度、热影响区、微孔圆度和打标线条质量。

不过，M² 不能单独决定加工结果。实际选型还需要同时关注功率稳定性、光斑模式、光路准直、聚焦镜质量、调制响应和工艺参数。对于设备厂和终端用户来说，真正有参考价值的是激光器在实际材料、实际速度和连续生产环境中的长期一致性。

为什么同样功率的CO2激光器，加工效果会不一样？

客户选择 CO2激光器时，最先关注的往往是功率：“这台激光器多少瓦？”功率当然重要。功率不足时，切割速度、可加工厚度和生产效率都会受到限制。

但在精细切割、微孔加工和高分辨率打标中，功率不能解释所有差异。两台同样标称 50W 的 CO2激光器，有的可以切出较细且干净的边缘，有的却容易出现熔边、发黄、打孔不圆或小字发虚。

原因在于，即使标称功率接近，到达材料表面的光斑尺寸、能量分布、光束对称性和输出稳定性也可能明显不同。这些差异通常来自光束质量、光路状态、聚焦系统和工艺参数的共同影响。

一、什么是 M² ？

M²（光束质量因子）用于衡量实际激光光束相对于衍射极限理想高斯光束的偏离程度。它可以理解为实际光束的 BPP 与理想高斯光束 BPP 的比值。

基础定义

BPP 通常以 mm·mrad 表示。理想 TEM00 基模高斯光束在衍射极限条件下对应 M² = 1.0；真实光束的 M² 通常大于1

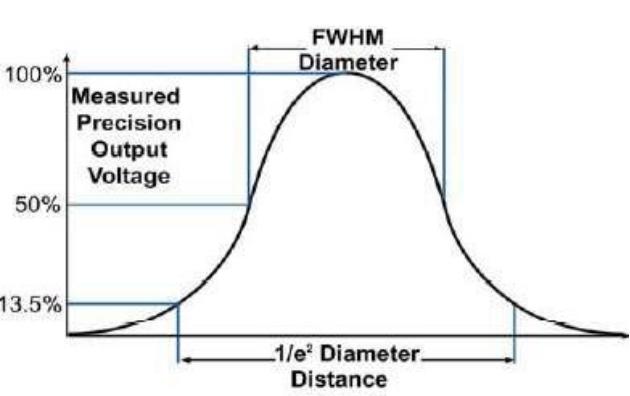

理想高斯光束剖面图

通常情况下，M² 越接近 1，光束越接近理想高斯光束，也越容易聚焦成较小且能量更集中的光斑。M² 通常依据 ISO 11146 测量：沿光轴在多个位置测量光束半径，拟合束腰与发散角后得到光束传播比。

需要注意的是，M² 虽然常以单个数值呈现，但实际光束在 X、Y 两个方向上可能具有不同的传播特性。对于部分 RF slab 结构，M²x 与 M²y 并不一定相等，这会影响微孔圆度、切缝一致性和打标线条稳定性。

二、M² 如何影响聚焦光斑？

M² 对加工效果的影响，首先体现在聚焦光斑上。在其他条件相近时，聚焦光斑直径与 M² 近似成线性关系：

聚焦光斑近似公式

其中，d_f 为聚焦光斑直径，λ 为激光波长，f 为聚焦镜焦距，D 为入射到聚焦镜处的有效光束直径。D 应按同一光斑定义口径理解，例如 1/e² 有效光束直径，而不是聚焦镜的物理口径。

从聚焦光斑近似公式上可以看到：在波长、焦距和入射光束直径相同的情况下，M² 越大，聚焦光斑通常越大；M² 越接近 1，光束越容易被聚焦到较小、较集中的区域。

这也是为什么在精细切割、微孔加工和小字符打标中，M² 会被重点关注。光斑越小，能量越容易集中到材料表面，后续的切缝宽度、热影响区、孔形圆度和打标线条质量也更容易控制。

聚焦光斑直径与波长 λ 成正比。CO2激光常见波长为 10.6 μm，相比约 1 μm 的光纤激光，波长更长。因此在相同光学条件下，CO2激光的理论聚焦光斑本来就更大。当应用要求更细切缝、更小孔径或更清晰线条时，M²、光路准直和聚焦镜质量的影响就会更加明显。

以 10.6 μm CO2激光为例，若聚焦镜焦距 f = 63.5 mm，入射到聚焦镜处的有效光束直径 D = 8 mm：

· M² = 1.1 时，聚焦光斑直径约为 118 μm；

· M² = 1.5 时，聚焦光斑直径约为 161 μm。

在同一套光学条件下，M² 从 1.1 增加到 1.5，光斑直径会明显变大。对于普通雕刻，这种差异未必非常直观；但在薄膜切割、微孔阵列、小字符和二维码打标中，它可能直接影响边缘质量、孔形圆度和线条清晰度。

上述公式主要用于说明趋势，默认入射光束已良好准直，且 D 为入射到聚焦镜处的有效光束直径。聚焦镜像差、镜片污染、热透镜效应与装调误差未被计入，实际系统应结合具体光学配置评估。

三、为什么M² 会影响功率密度？

如果用光斑面积估算等效平均功率密度，功率密度与光斑直径的平方成反比。因此，在相同功率下，光斑越大，单位面积上的等效平均功率密度越低。

等效平均功率密度关系

这里的 I_avg 是基于光斑面积估算的平均功率密度，不等同于高斯光束中心峰值功率密度。

由于 d_f 与 M² 近似成正比，因此在功率不变且其他光学条件相近时，等效平均功率密度会近似随 (M²)² 增大而下降。

继续使用前面的算例，当 M² 从 1.1 增加到 1.5 时，光斑直径约增大 1.37 倍，光斑面积约增大 1.86 倍，焦点处的等效平均功率密度约降至 54%。这一点在只比较标称功率时很容易被忽略。

在实际加工中，这可能表现为切割速度下降、边缘热影响区扩大，或微孔加工和精细打标中的细节损失。具体程度还会受到材料阈值、吸收率、热扩散和辅助气体等因素影响。

焦深与光斑尺寸之间的权衡

焦深经常被误解。对于同一目标光斑半径 w_f，瑞利长度可近似表示为：

瑞利长度与焦深

其中，w_f 为焦点处光斑半径，w_f = d_f / 2

焦深DOF位置

在相同目标光斑尺寸下，较低 M² 通常更有利于获得更长焦深。

有一种常见说法认为，M² 较高的光束反而具有更长的焦深。这只在同一套光学条件下才可能成立；此时较长焦深往往伴随着更大的光斑尺寸，本质上是以牺牲聚焦精度换取的。

更有参考价值的比较，是在相同目标光斑尺寸下比较焦深。通常情况下，较低 M² 更有利于在较小光斑和足够焦点容差之间取得平衡。这对需要较小光斑、同时又要求一定焦点容差的应用更有参考意义，例如较厚材料的精细切割、不平整工件加工或需要稳定线宽的深雕场景。

四、M² 对切缝宽度和热影响区的影响

M² 对切缝宽度的影响

在相同材料、焦距、光路和工艺参数接近的条件下，切缝宽度通常会随聚焦光斑变大而增加。因此，M² 越高，切缝下限通常越难做窄。

不过，实际切缝并不是单纯由 M² 线性决定，还需要结合材料热响应、焦点位置、速度、辅助气体和功率密度阈值综合判断。对于贵重材料，更窄的切缝有助于减少材料损耗，提高套排利用率，并实现更精细的轮廓加工。

M² 对热影响区（HAZ）的间接影响

HAZ 不仅取决于功率，还与能量沉积速率和切割速度之间的关系密切相关：

· 较低 M²：焦点等效平均功率密度更高，通常可以使用更高速度切透材料，热量向两侧扩散的时间较短，HAZ 往往更容易控制，碳化范围也更小。比如在木材、纸张、皮革等材料上，焦黄带和碳化范围通常更容易控制；在亚克力加工中，边缘质量也更容易保持稳定，但具体亮度仍取决于功率、速度、焦点位置和材料本身。

· 较高 M²：当焦点功率密度不足时，通常需要降低速度进行补偿，热扩散时间增加，HAZ 容易变宽，边缘碳化发黄，底部也更容易出现挂渣。

实际加工中需要注意，M² 不只影响材料能否被有效切透，还可能通过影响加工速度，进一步影响边缘质量。这也是两套同功率 CO2激光系统在切边质量上出现差异的原因之一。

五、M² 对微孔圆度的影响

在微孔加工中，聚焦光斑的尺寸、圆度和能量分布会直接影响孔形。如果 M²x 与 M²y 差异较大，或存在明显像散、椭圆光斑、高阶模成分，孔径圆度与锥度一致性通常会变差。

微孔形状并不是聚焦光斑的简单复制，它还受到脉冲能量、材料熔融与排屑、焦点位置、热积累和振镜轨迹等因素影响。但在其他条件相近时，较低且对称的 M²（M²x ≈ M²y）有利于获得圆度更好、锥度更一致的孔形，这也是滤网、微孔阵列等应用中需要重点控制的指标。

六、M² 对打标线条质量的影响

· 最小线宽受聚焦光斑尺寸限制。在其他条件相近时，较低 M² 更有利于实现细线、小字符、高等效分辨率灰度图和微二维码打标。

· 线条边缘锐利度与灰阶过渡均匀性，还取决于光斑能量分布、光斑模式和逐点功率一致性。

· 当 M² 不稳定或模式发生跳变时，可能出现线宽忽粗忽细、灰阶不均、小字符和二维码模糊等问题。

七、不同光束质量的加工趋势对照

下表用于说明一般趋势，不代表所有 RF CO2激光器的固定分档，也不代表行业统一标准。实际选型仍应同时查看 M²x / M²y 实测值、光斑模式与轮廓、发散角和实际加工样品。

一些高光束质量的密封 RF CO2激光器会在器件资料中标称较低的 M² 值。但不同结构、功率等级和光束整形方式差异较大，不宜用单一 M² 数值概括所有CO2激光器的光束表现。尤其是 RF slab 结构，X、Y 两个方向的 M² 可能不同，必须分别确认 M²x、M²y、发散角和光斑轮廓。具体以厂商按 ISO 11146 出具的实测报告为准。

八、为什么 M² 重要，却不是唯一指标？

M² 反映的是光束在理想条件下的聚焦潜力，实际加工效果还取决于光源、光路、镜片和工艺参数的综合状态。较好的光束质量可以提供更高的加工潜力，但最终结果仍由整套加工链路共同决定。

以下五个因素，任何一个掉链子，都可能让一束优质的光得到不理想的结果。

1. 功率稳定性

功率稳定性包括长期漂移与短期纹波，通常以 ±% 表征。电源纹波、热漂移、气体老化都会引入输出波动。如果功率随机起伏，切深、HAZ 与刻痕深度也会随之波动。即使 M² 表现较好，也难以单独保证加工一致性。冷态与热态、寿命初期与末期的稳定性都应纳入考量。

2. 光斑模式与对称性

M² 是一个综合指标，不能完整反映真实的光强分布。相近的 M² 数值，也可能对应不同的光强分布，例如更接近高斯、平顶或带有环形/高阶模成分的轮廓，加工表现并不完全相同。还应关注椭圆度、像散，以及 M²x 与 M²y 的差异。选型时应结合光束轮廓图和束腰（caustic）曲线判断，而不是只查看单个 M² 数值。

3. 光路准直

准直误差与指向漂移会引入等效离轴与像差，使光斑增大、能量偏移或焦点漂移。在长光路或振镜扫描系统中，这一点尤其敏感，幅面边缘的表现可能明显差于中心区域。

4. 聚焦镜质量

ZnSe 聚焦镜的材料纯度、面形精度、增透镀膜、热透镜效应与污染烧蚀，都会直接影响实际光斑。即使入射光束质量较好，若聚焦镜质量较差或存在污染，也会导致实际焦点光斑变差。焦距选择同样是一个权衡：短焦光斑更小，但焦深更短；长焦则相反。

5. 加工参数

速度、功率、占空比、调制频率、辅助气体种类与压力、焦点位置、离焦量和扫描策略，都会影响最终加工效果。参数匹配不当时，即使激光器本身性能较好，也难以获得稳定的加工结果。M² 反映的是光束条件，工艺参数决定这些条件能否在材料加工中稳定体现出来。

九、 RF CO2激光器选型时应关注哪些指标？

RF CO2激光器适合精细加工，并不等同于功率更大。更重要的是，它通常更容易实现稳定放电、较好的光束模式和较快的调制响应。

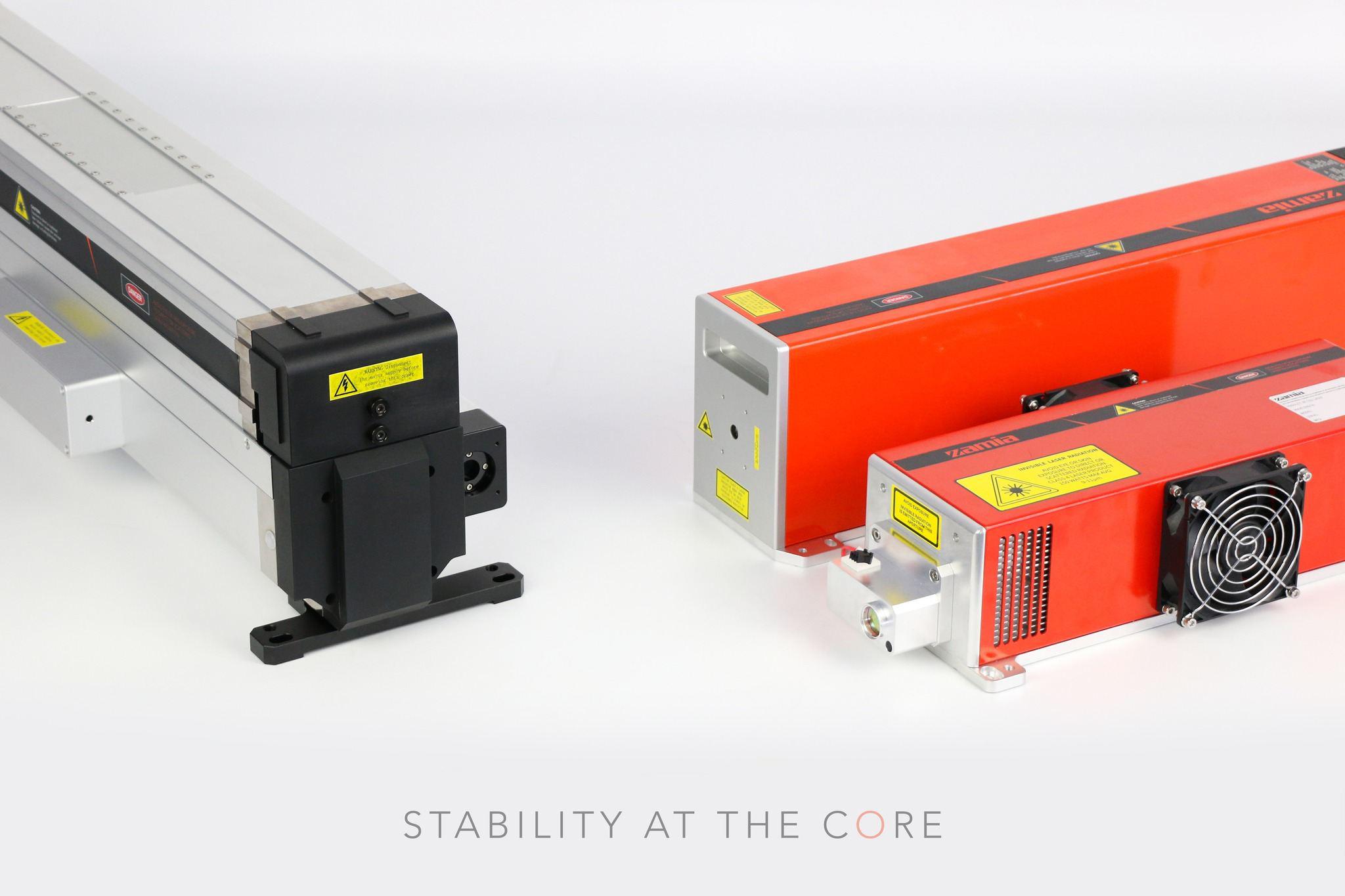

ZAMIA Q系列，F系列和N系列CO2射频激光器

但这并不意味着所有 RF CO2激光器都一定具有高光束质量。最终表现仍取决于谐振腔设计、放电均匀性、热管理、光束整形和出厂测试标准。对于切割、打标和打孔应用，客户通常更关注长期一致性：

· 当前调试好的参数，在后续生产中是否仍能稳定复用；

· 冷机与热机后，切缝是否明显变化；

· 长时间运行后，光斑模式是否漂移；

· 小字符打标、二维码和微孔阵列是否保持一致；

· 不同批次激光器安装到设备上后，工艺参数是否容易复用。

对设备厂和终端用户来说，这些长期表现通常比单次测试中的最大功率更有参考价值。不同厂家的腔体设计、气体配方、热管理与光学整形能力各不相同，因此不能只凭激发方式判断光束质量，最终仍应以 M²x / M²y 实测值、光斑轮廓、功率稳定性和实际加工样品为准。

十、常见问题（FAQ）

Q：CO2激光器的 M² 是什么？

A：M² 是衡量激光光束质量的参数，可理解为实际光束的 BPP 与理想高斯光束 BPP 的比值。M² 越接近 1，表示光束越接近理想高斯光束，通常越容易聚焦成较小且能量更集中的光斑。M² 通常依据 ISO 11146 测量。

Q：为什么同样功率的CO2激光器加工效果不同？

A：因为加工效果不仅取决于功率，还取决于光束质量（M²）、光斑模式、功率稳定性、聚焦镜质量、光路准直，以及速度、辅助气体、焦点位置等加工参数。即使功率相近，到达材料表面的光斑尺寸、能量分布和稳定性也可能存在明显差异。

Q：M² 会影响切缝宽度吗？

A：会。在材料、焦距、光路与工艺参数相近时，M² 越低，聚焦光斑通常越小，切缝下限越容易做窄，热影响区也更容易控制。但实际切缝不是单纯由 M² 线性决定，还要结合材料热响应与工艺参数综合判断。

Q：RF CO2激光器为什么常用于精细加工？

A：RF CO2激光器通常具备较好的放电稳定性、较快的调制响应和较好的长期一致性，因此在薄膜切割、微孔加工、二维码、小字符和高精度打标中较为常见。但具体光束质量仍取决于厂家的腔体设计、热管理与光学整形能力，应以实测 M²x / M²y、光斑轮廓与加工样品为准。

Q：CO2激光器选型时，M² 是否越低越好？

A：不一定。对于薄膜切割、微孔加工、小字符打标、二维码打标和高精度轮廓切割，较低且对称的 M² 通常更有利。但对于普通雕刻、粗加工或对边缘质量要求不高的应用，功率稳定性、成本、维护便利性和整机匹配可能更重要。选型时应根据材料、速度、精度和生产节拍综合判断。

十一、结论

选择 CO2激光器时，不应只比较标称功率。功率说明的是输出能量水平，M² 说明的是这些能量能否被有效聚焦到较小且集中的焦点区域。焦点状态能否长期保持一致，还与功率稳定性、模式稳定性和光路状态有关。

对设备厂和终端用户来说，更有参考价值的 RF CO2激光器，不只是标称功率高，而是能在实际材料、实际速度和连续生产环境中保持稳定、集中、可控的光束输出。

因此，M² 的价值不只是一个参数数字，而是帮助客户判断激光器是否适合精细切割、微孔加工和高分辨率打标等应用。实际选型时，应同时确认 M²x / M²y、功率稳定性、寿命周期内的一致性，并索取光斑轮廓图和实际加工样品。

如果您正在为薄膜切割、微孔加工、小字符打标或高精度非金属加工设备选择 RF CO2激光器，建议在确认功率范围的同时，同步评估 M²x / M²y、光斑轮廓、功率稳定性和材料测试样品，以减少后续调机成本和批量生产风险。

公式与标准说明

文中公式（聚焦光斑、等效平均功率密度、瑞利长度）基于高斯光束传播与 M² 修正的标准近似，默认入射光束良好准直，未计入镜片像差、污染、热透镜与装调误差。

M² 测量通常遵循 ISO 11146。文中数值和趋势用于说明原理，实际应以厂商实测报告与材料加工样品为准。

参考标准：ISO 11146（激光束宽、发散角与光束传播比的测量方法）。文中 BPP 与 M² 定义依据通用激光光学约定。
