为什么需要冷水机来保护您的CO₂激光设备

在现代制造业中，CO₂ 激光设备已经成为各类加工场景的常用工具。无论是 CO₂ 激光切割机、CO₂ 激光雕刻机、CO₂ 激光打标机，还是 CO₂ 激光裂片机，凭借在木材、皮革、亚克力、玻璃等非金属材料上的高效加工能力，广泛应用于广告制作、工艺品加工、电子制造、医疗器械、汽车内饰等领域。

对于CO₂ 激光设备而言，其性能与寿命不仅取决于使用频率、日常清洁和维护，冷却系统更是同样至关重要。温控不当不仅会导致加工精度下降，还可能造成CO₂ 激光器等关键组件的高额损坏。因此，在众多的工业冷水机产品中，为激光设备选择性能可靠的专用激光冷水机，是延长激光器寿命、保障稳定运行的关键所在。

本文将深入探讨冷水机在二氧化碳激光设备中的作用机制、其对设备性能的保护以及如何科学选型和维护冷水机，以帮助用户更好地理解这一重要的辅助设备。

激光雕刻作品

一、需要多大功率的激光冷水机

不同功率的二氧化碳激光设备对冷却系统的要求有所不同。

• 40W 及以下低功率CO₂ 激光器

这类激光器发热量相对较低，通常使用风冷即可满足散热需求。

• 50—100W中功率CO₂ 激光器

中功率 CO₂ 激光器在运行过程中因热量输出增加，需要更高效的主动水冷手段。常见方案包括外置水泵或水冷板系统，确保常温冷却水能够持续流经激光器内部散热通道，防止因温度升高而影响激光器的光束质量与功率稳定性。

如果您从事激光雕刻、切割等业务，并且每天高负载运行，建议使用工业级冷水机。专业冷水机具备精准控温、稳定流量、自动保护等功能，可以显著减少高温带来的停机风险。

• 100W及以上的高功率CO₂激光器

高功率机型的热负荷显著增加，必须配备工业级冷水机，它不仅能稳定输出恒温、恒流的冷却液（如去离子水或专用冷却液），还能将激光器工作温度精准控制在最佳范围，保证其运行稳定性、加工精度和使用寿命。

二、CO₂激光器为何会发热

在二氧化碳激光雕刻机、切割机中，CO₂射频激光器是设备中最核心的部件之一，它主要以CO₂、N₂、He等混合气体作为工作介质。其中CO₂是产生激光辐射的介质，N₂及He为辅助性气体，辅助抽运CO₂到激光上能级，CO₂激光器是利用CO₂分子的电子基态的两个振动能级之间的跃迁形成光放大，产生激光振荡。

然而，激光器实际输出的光功率仅占输入的电功率较小的一部分，其余大部分能量转化为热量。这些热量会导致激光发生器内部温度迅速上升，高温会降低激光器内部气体的激发效率，导致激光输出功率衰减。研究和实际应用表明，激光器温度超过其最佳工作范围（通常在23-25°C）时，输出功率会显著下降，光束质量会明显恶化；同时，若散热不足，还会对内部结构造成损伤，缩短激光器的使用寿命。

三、冷水机在 CO₂ 激光设备中的作用

CO₂射频激光器的光电转换效率仅为10%～20%，意味着80%以上的输入电能转化为废热。若不能及时导出，将引发以下连锁反应：

CO₂射频激光器最佳工作温度为24±1℃，超过30℃即进入性能衰减区

无论是CO₂激光切割机还是CO₂打标机，稳定的温控系统都是保持设备高效运转的关键。而工业冷水机，正是保障激光器长寿命、稳定输出的重要辅助设备。下面我们来看看冷水机的四大核心作用。

1.精确调节冷却水温度，保障最佳工作状态：

若通过简易水泵的方式给CO₂激光器降温，往往无法稳定控制冷却水温度，难以满足高精度加工的要求；而工业冷水机通过水循环为激光发生器持续降温，并能将温度控制在±0.5℃以内，从而有效延长了激光设备的使用寿命。

2.稳定激光输出功率

温度波动会直接影响激光器的功率稳定性，激光冷水机通过精准控温，让CO₂激光设备在加工过程中保持稳定的功率输出。

3.延长设备寿命

高温是导致激光器损坏（如电极老化、谐振腔变形，射频电源损坏）的主要原因之一。冷水机有效带走热量，减少热应力，保护光学系统，延长整机寿命。这不仅大幅减少了昂贵的维修成本和停机时间，更直接提升了设备的使用寿命和投资回报率。

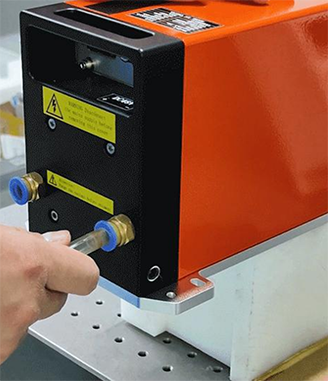

射频激光器接入水冷管

4. 保证加工精度

激光器温度过高导致的光束质量下降（如发散角增大、光斑畸变），激光功率波动变大，会直接影响激光的加工性能。

冷水机通过保持CO₂激光器稳定的工作温度，使光学系统能够持续输出高质量光束。这对于一些对精度要求极高的应用，如薄膜切割、微孔加工等，具有重要意义。

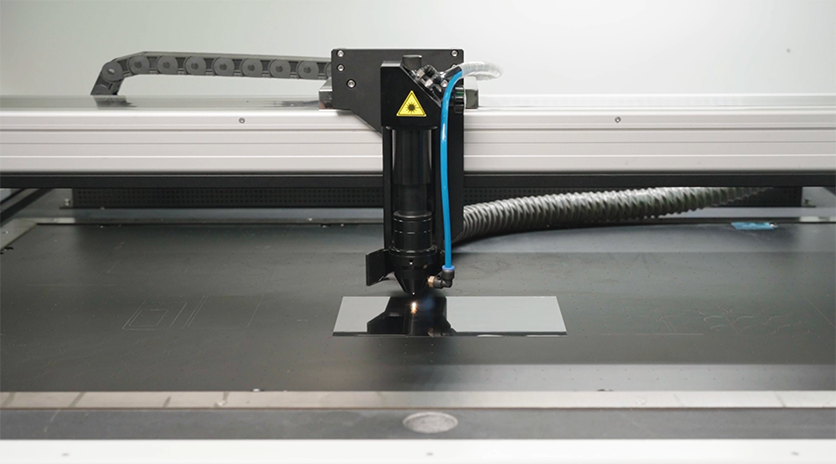

CO₂激光切割

四、冷水机是怎么工作的？

在CO₂激光设备中，冷水机（工业冷水机）是保障激光器长时间稳定运行的重要温控设备。它通过循环冷却液来散发激光器工作时产生的热量，从而防止过热，延长设备寿命。

下面我们分3个步骤简单解释下冷水机冷却激光器的工作原理：

1. 冷却液循环

冷水机的水泵会将冷却液（通常为纯水或乙二醇水溶液）输送到激光器的冷却通道，让冷却液与激光器直接接触换热。

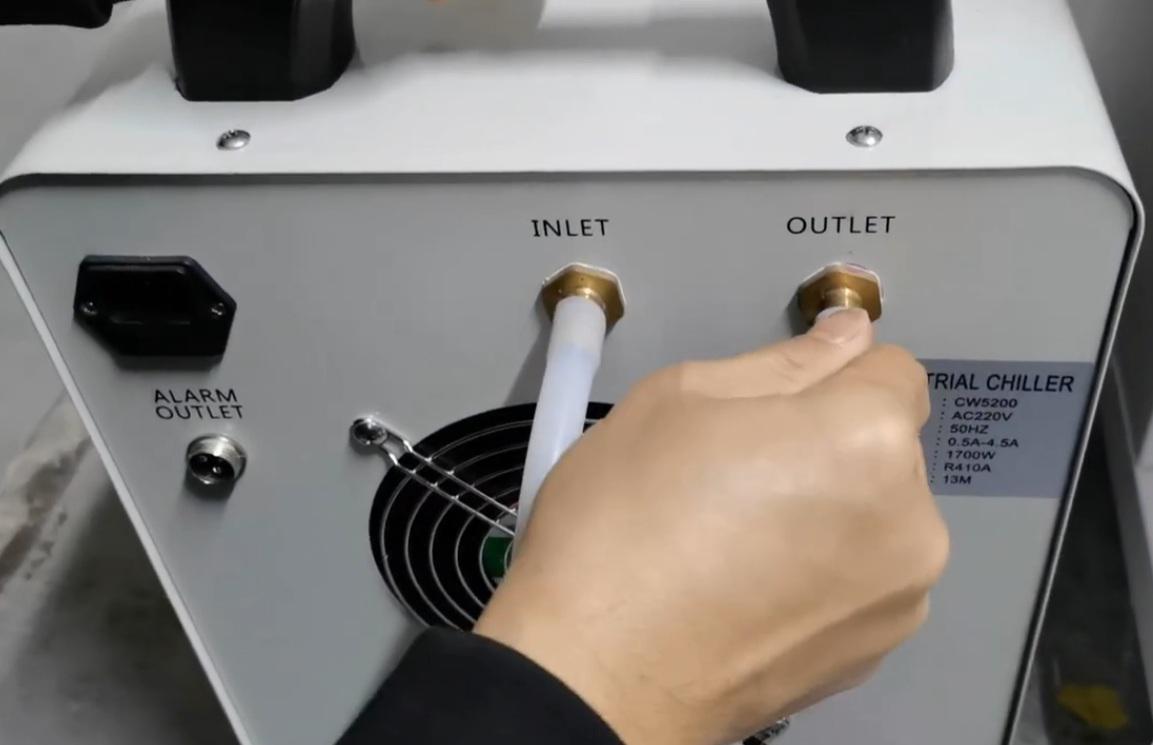

冷水机的进水管和出水管

（来源：网络，侵权可删）

2.热量吸收

当冷却液通过激光器时，激光器在工作过程中产生的热量，通过内部组件传递到冷却液中，并随液体带走。

3.热量散发

被加热后的冷却液回到冷水机内部，通过散热器中的压缩机将热量散发到空气或单独的水回路中（具体取决于冷水机组的设计）。冷却液温度降低后，再次流回激光系统，形成持续循环降温。

通过这种循环冷却系统，冷水机能够有效地控制激光器的温度，确保其在稳定的温度环境下工作，从而避免因高温引发的各种问题。

五、如何选择合适的冷水机

在CO₂激光雕刻机或激光切割机的使用过程中，选择一台合适的工业冷水机是确保设备长时间稳定运行的关键。

以下六个因素，可以帮你快速判断哪台冷水机更适合你的设备。

1. 制冷能力

制冷能力是冷水机的核心指标，它决定了冷水机能否有效带走激光器工作时产生的热量；

据研究表明，市面常见的CO2射频激光器的光电转换效率约为10%～20%，激光器的光电转换率越低，产生的热量越大，对冷却系统的要求也越高。

冷水机的制冷能力应根据激光器的以下因素综合计算：

1）激光器额定功率

2）实际工作时间（负载情况）

3）热负荷（发热量）

l 激光器热量计算公式：

1）激光器输出功率：

P(激光）=U(电压)*I(电流)

2）激光器发热量（理论值）：

P(热)=P(激光)*（1-η）/ η；

η为激光器光电转换率。

在CO₂ 激光器光电转换率理论计算中，发热量基本接近输入功率。

这是由于绝大多数 CO₂ 激光器的光电转换效率较低，大部分电能并未转化为激光输出；在进行冷水机制冷量计算时，为保证设备稳定运行，通常会对冷却系统留有一定余量，即便考虑到光电转换率，实际对制冷量的影响也较小。因此，在计算激光器所需制冷能力时，可以近似认为发热量约等于输入功率，即：P(热)≈P(激光)

实例：ZAMIA F10 CO₂射频激光器的热量计算

ZAMIA F10 的电输入参数为：48VDC ±0.5V / 40A（最大电流）

① 激光器输入功率：

P(激光)=48VDC*40A=1920W

② 激光器发热量：

P(热)≈P(激光)≈1920W

也就是说，当激光器在满状态下运行，有约1920W的剩余能量以热量形式产生，这些热量必须由冷水机及时带走，才能确保激光器保持在最佳工作温度区间内，避免功率衰减或损坏风险。

在选择冷水机的时，还需结合实际使用的环境温度、水泵功耗等因素进行综合评估；为确保在各种工况下都能提供稳定的冷却能力，建议选择制冷量为激光器散热需求约两倍或以上的冷水机。

• 选型建议：一般建议选择制冷能力略高于实际散热需求的型号，这样在高负荷运行时也能保持稳定降温，例如ZAMIA F10 CO₂激光器，如果制冷要求需要2kW的制冷功率，那就需要选择制冷能力在2kW或以上的冷水机。

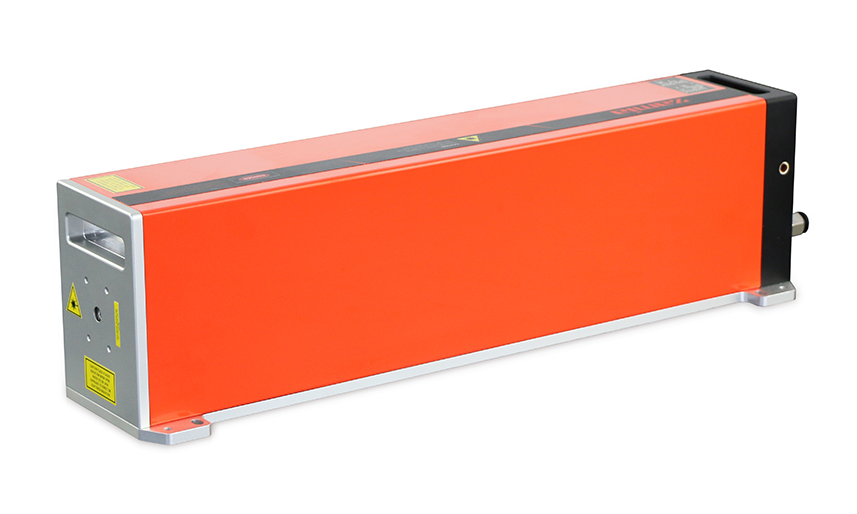

ZAMIA F10 CO₂ 激光器

2. 水泵扬程或出口水压

水泵的扬程或出口水压决定了冷却液能够到达激光器并顺利循环的能力。如果水路较长，需要加大扬程，以确保冷却液能够顺利到达激光器并返回冷水机。

选型建议(根据水路复杂度)：

标准安装（距离<3米，管路简单）：按照设备厂商推荐扬程即可。

中等距离（3～8米，有管道弯头）：扬程增加10%～20%余量。

长距离（>8米，管道弯头或高低落差较大）：扬程增加20%～30%余量，必要时可选择外置循环泵。

提示：部分激光器对最小流量有硬性要求，流量低于该值即报警停机。

3. 循环流量（L/min）

循环流量决定了冷却液能否为激光器提供足够的冷却能力。

影响因素：流量会受水路长度、弯头数量、管径大小、过滤器阻力等因素影响，实际使用中应考虑这些损耗并选择更高流量的水泵。

选型建议：必须满足激光器厂商给出的最低流量标准，否则无法保证激光器获得足够冷却能力。

4. 温度控制精度

选择工业冷水机时，CO₂激光设备对温控精度的要求取决于加工精度和应用场景。温控精度是确保设备性能的重要指标之一。

选型建议：

高精度加工/长时间满载：对于高精度激光加工，建议稳态波动 ≤ ±0.3℃，并要求低过冲、快速收敛。采用 PID 控制、变频风扇或泵可以更好地满足需求。

一般切割/雕刻：对于常见的 CO₂ 激光切割或雕刻应用，水温波动控制在 ≤ ±0.5℃ 通常可满足加工需求。

中低功率或不连续作业：对于中低功率或不连续作业的激光设备，温控精度≤ ±1.0℃ 也可接受，但仍以厂商温度要求为准。

5. 冷却液类型

不同冷却液会影响制冷效率与维护成本：

纯水：冷却性能好，但容易滋生细菌，低温下易结冰。

乙二醇水溶液：防冻、防腐蚀，适合低温或长时间运行环境。

建议使用厂家推荐比例的乙二醇水溶液，并确保含有专用缓蚀剂，以防止腐蚀和生物滋生。

6.可靠性与维护便利性

一台好的冷水机，不仅要具备稳定的制冷能力，还必须配备完善的故障保护机制。

推荐功能：高低水位报警、流量报警、温度异常报警、压缩机过载保护、相序保护（三相电机）等。

维护方面，选择配备易更换过滤器、可拆卸清洁水箱、清晰温度显示屏的机型，可以节省维护时间和成本。

选型建议：

选择知名品牌的冷水机，不仅质量更有保障，售后服务和配件供应也更可靠。

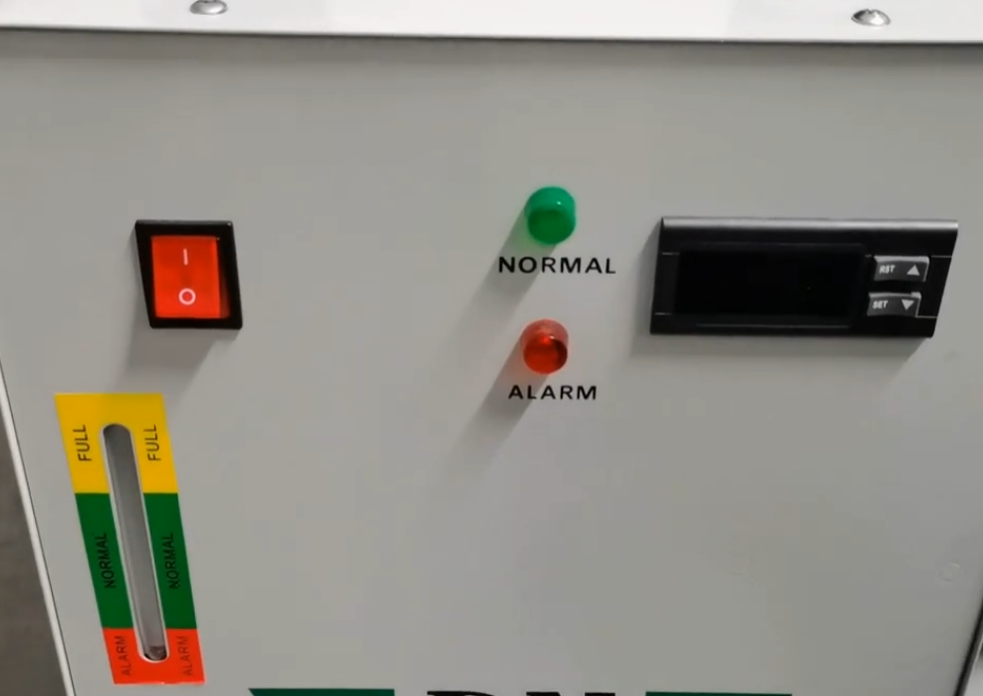

冷水机水位过低报警指示灯

（来源：网络，侵权可删）

六、如何维护保养你的冷水机

冷水机的日常维护与激光雕刻机的保养一样重要，良好的保养习惯不仅能保持制冷效果，还能延长设备寿命、减少故障。以下是关键维护要点：

1. 保持水质稳定：

水质直接影响冷水机的流量与温控精度。

定期检测冷却水的电导率或 TDS（总溶解固体）值，一旦超过制造商规定上限，应立即更换。

定期添加或更换专用水处理剂（缓蚀剂、杀菌灭藻剂），防止管路腐蚀、细菌和藻类滋生。

建议使用深色冷却水管，可有效降低光照对水路的影响，减少冷却水中藻类滋生的风险。

2. 清洁过滤器：

定期清洁或更换过滤器，避免杂质堵塞，确保冷却液循环顺畅。

3. 避免结露风险：

冷水机温度设定过低，在高湿度环境下会引发结露，冷凝水进入激光器可能造成击穿损坏。

在高温环境下，将冷水机的温度设定为 28 ± 2℃，可避免设备表面因温差过大而产生结露。

在湿度较大的南方地区，应避免低温运行，必要时加装除湿设备。

4. 检查并补充水位：

及时补充水箱中的冷却液，避免系统因缺水而干转，造成水泵或激光器损坏。

5. 使用防冻液：

在低温或冬季环境中运行时，应添加与冷水机兼容的防冻液，防止冷却液结冰导致设备损坏。

6.检查组件：

定期查看软管、接头、密封件等是否有老化、渗漏或松动，发现问题及时更换。

七、结论

冷水机在CO₂ 激光设备的稳定运行中发挥着至关重要的作用。通过维持激光器恒定的工作温度，冷水机不仅确保激光输出的稳定性，还能显著延长设备使用寿命，并有效降低因过热引发的故障风险。

随着激光加工的技术不断升级，设备对温控精度与稳定性的要求不断提高，选择一台性能可靠的冷水机，已成为保障生产效率与加工品质的重要配置。对于任何依赖精密激光加工的企业而言，选择优质冷水机不仅是必要投入，更是一项长期高回报的投资。
